Как собрать детскую кроватку с маятником: схемы и инструкции сборки

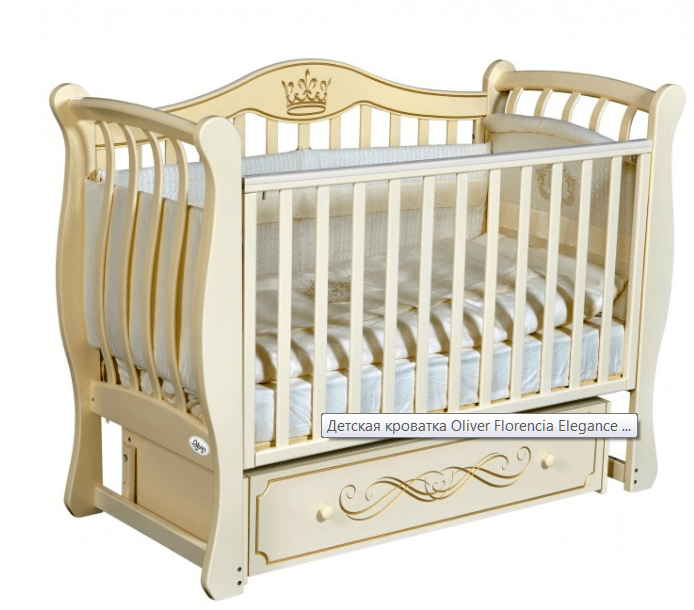

Особенности кроватки с маятником

Современные модели детских кроваток для новорожденных выпускаются с дополнительным механизмом — маятником. Главная особенность этих моделей заключается в особых колебательных движениях, которые очень похожи на укачивание младенца на руках родителей. Маятниковый механизм запускается самостоятельно при малейших движениях малыша. Данная функция помогает малышу успокоиться и быстрее заснуть.

Главное условие, которое необходимо выполнить при установки кроватки для новорожденных с маятником — это не устанавливать кроватку подвижными сторонами вплотную к стене и не забыть поставить фиксаторы.

Строение кроватки

Стандартные части кроватки:

• каркас кровати;
• ложе (поддерживающая часть матраса);
• специальные бортики (бывают мягкими или из ткани);
• ножки.

Дополнительные:

• ящики;
• пеленатор;
• комодами для хранения вещей;
• колеса.

Виды маятников

Маятниковые механизмы отличаются между собой траекторией раскачивания.

Существует несколько разновидностей маятника:

1. Продольный. Создает колебания спального места вперед-назад.
2. Поперечный. Раскачивает кроватку в направлении вправо-влево.
3. Универсальный. Совершать продольные и поперечные движения.

В зависимости от модели амплитуда колебаний спального места составляет от 5 до 15 см. Для того чтобы кроватка не качалась постоянно, у маятникового механизма предусмотрен блокировщик.

Общие рекомендации по сборки кроватки с маятником

Подготовительные работы

1. Собирать кроватку для новорожденного лучше всего в комнате, где она будет стоять. Таким образом, ее не придется переносить из комнаты в комнату.
2. Снять заводскую упаковку.
3. Крупные части кровати отложить в одну сторону, мелкие в другую.
4. Мелкие детали разместить на ткани светлого оттенка или в лоток.
5. Подготовить необходимые инструменты.
6. Перед сборкой обязательно прочитать инструкцию, ознакомиться со схемой и посмотреть видео по сборке кровати.
7. Проверить комплектность деталей и фурнитуры по спецификациям.
8. Лакированные покрытия кроватки перед сборкой протереть сухой, мягкой тканью. Для удаления транспортной пыли и придания кровати окончательного внешнего вида подойдут фланель, сукно, плюш.
9. Не стоит пренебрегать подготовительным этапом, так как данные действия облегчают работу и ускоряют процесс сборки.

Необходимые инструменты и комплектующие

Кроватки, приобретенные в магазине, комплектуются крепежными элементами и инструкцией. Перед сборкой необходимо проверить наличие всех запчастей, сверившись с инструкцией.

Набор инструментов для сборки:

• Отвертки разных размеров и сечений.
• Ключи для гаек разного размера.
• Молоток.
• Плоскогубцы.
• Шуроповерт (зависит от материала кроватки).
• Винтовые ключи, они обычно идут в комплекте.
• Винты: М6*60, М6*50, М6*45, М6*30.
• Винт-конфирмат.
• Гайка-бочонок 12*5 мм.
• Шайбы.
• Шурупы: 3*25.
• Болты: 6*50, 6*90.
• Заглушки, гайка глухая.

Размеры болтов, винтов, гаек могут отличаться и зависят от модели кровати.

Основные этапы сборки кроватки с маятником

1. Начинают процесс сборки с главных частей.
2. Определяют верх и низ основных элементов.
3. Собирают корпус, ложе, подвижное ограждения кроватки.
4. Собирают выдвижные, выкатные ящики.
5. Собирают корпус ящика.
6. Собирают комод.
7. Устанавливают маятниковый механизм.
8. Проверяют прочность и безопасность креплений.

Перед использованием детской кроватки убедитесь в прочности и безопасности креплений.

Если вы оставляете ребенка в детской кровати без присмотра, то убедитесь в том, что подвижное ограждения кровати находится в верхнем положении. В кровати нельзя оставлять ничего, чем ребенок может воспользоваться для того, чтобы подняться или, что может вызвать опасность удушения.

Инструкция по сборке кроватки без ящика с продольным маятником

Как собрать кроватку без ящика с продольным маятником:

1. К спинкам кроватки с внутренней стороны прикрепить с помощью шурупов направляющие.
2. Ложе-решетку закрепить к спинкам кровати. Для крепления используется винт с шайбой. Ключом не сильно затянуть винт.

3. Неподвижное ограждение установить между спинками и закрепить винтами.
4. Затянуть все винты.

Все винты затягиваются только после установки неподвижного ограждения.

5. Собрать основание маятника: между правой и левой рамкой вставить 3 соединительных бруска.
6. Зафиксировать бруски маятника к рамам.

7. Собранный маятниковый механизм соединить с кроваткой при помощи винта.

8. Установить подвижное ограждение. Стойки ограждения вынимают путем поднятия вверх и выведения их из отверстия.

Инструкция по сборки кроватки деревянной без ящика с поперечным маятником

Как собрать кроватку с поперечным маятником:

1. В качалку вставить гайки-бочонки.
2. Качалку закрепить с помощью винта к нижней части спинки кроватки.
3. Ложе-решетку закрепить к спинкам кровати. Для крепления используется винт с шайбой. Ключом не сильно затянуть винт.

4. Установить неподвижное ограждение между спинками и закрепить винтами.
5. Затянуть все винты.

Все винты затягиваются только после установки неподвижного ограждения.

6. Собрать основание без ящика: между правой левой рамкой вставить 3 соединительных бруска.
7. Зафиксировать бруски маятника к рамам.

8. Собранный маятниковый механизм соединить с кроваткой при помощи винта.
9. Установить подвижное ограждение.

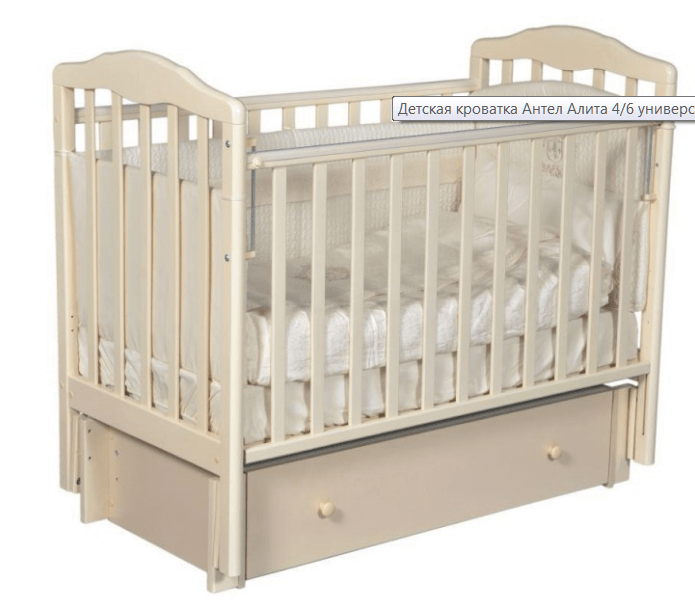

Инструкция по сборки кроватки с маятником и ящиком

Как собрать кроватку с маятником и ящиком:

1. Сборка и установка ложа.

• Соединить перемычки с основание ложе с помощью винтов, не затягивая их с двух сторон на 5 мм.
• Установить ламели в пазы и затянуть винтами.
• Соединить готовое ложе со спинками кровати с помощью винтов.

2. Установить заднее боковое ограждение. Закрепить сверху и снизу винтами.

3. Установить переднее подвижное ограждение.

• Забить штифт молотком тонким концом в отверстие подвижного ограждения.
• Металлические упоры завести в пазы в ножках спинки.
• Вставить направляющие в отверстие пластикового упора.
• Вставить кнопку в перекладину.
• Вставить в отверстие направляющую.
• Установить и закрепить пластиковый упор на винт.

4. Собрать выдвижной ящик.

• Установить винты на перегородку между задней стенкой и фальш-панелью.
• Прикрутить на винты боковые стенки ящика к задней стенки и фальш-панели.
• Приложить и закрепить дно ящика гвоздями. Интервал между гвоздями — 10-15 см, отступ от края — 5 мм.
• Установить направляющие на саморезы.
• прикрутить ручки на фасад с помощью винтов.
• Установить фасад к фальш-панелям и закрепить винтами.

5. Прикрутить направляющие на боковую стенку корпуса с помощью саморезов.

6. Собрать корпус ящика кроватки.

• Внимание! Данный этап только для кроватки с продольным маятником: Установить лопасти маятника на боковые стенки корпуса ящика.
• Внимание! Для кроватки с поперечным маятником лопасти маятника на боковые стенки корпуса не ставить.
• Закрепить заднюю стенку корпуса ящика на шканты и стяжки.
• Установить нижнюю планку.

7. Установить крышку ящика.

• Вставить крышку ящика в паз.
• Установить верхнюю планку на винты.

8. Установка кровати на поперечный маятник.

• Положить кровать и корпус ящика на бок или во время сборки удерживать кровать сверху.
• Установить маятники на боковые спинки кровати с помощью винтов и втулок.
• Установить стопор для маятникового механизма.

9. Установка кровати на продольный маятник.

• Положить кровать и корпус ящика на бок или во время сборки удерживать кровать сверху.
• Установить маятники на лопасти кровати с помощью винтов и втулок.
• Установить стопор для маятникового механизма.

10. Установить подвижный ящик на направляющие.

В целях безопасности верхний уровень ложа используется только до достижения ребенка 4 месяцев. После необходимо закрепить ложе на нижнем уровне.

Инструкция по сборке кроватки с маятником и комодом

Как собрать кроватку с маятником и комодом:

1. Собрать основание кровати.

• Прикрепить деревянные направляющие к спинкам кровати на саморезы.
• Установить перемычку между основаниями на стяжки и шканты.
• Соединить спинки с основаниями при помощи винтов, бочонков и шкантов.

2. Собрать манеж.

• Установить ложе между спинками манежа и закрепить их на нужном уровне с помощью винтов и бочонков.
• Закрепить на винты задний и передний бортики.

3. Собрать механизм опускания бортика по схеме.

4. Закрепить направляющие.

• В боковые стенки комода закрепить направляющие для выдвижных ящиков. Первый саморез закрутить в 1-ое отверстие направляющей, второй саморез — в отверстие направляющей, совпадающее с отверстием в стенке комода.

5. Собрать выдвижные ящики.

• Собрать фасад, боковые и заднюю стенки с помощью шкантов и стяжек.
• Закрепить дно ящика гвоздями.
• Установить ящик на направляющие.

Шканты устанавливать только в боковые стенки ящика, а не в фасад, иначе его можно повредить.

6. Собрать выкатной ящик.

• Собрать боковые стенки ящика и перегородку.
• Установить перегородку на саморезы.
• Закрепить дно гвоздями и прикрутить колесики.

7. Собрать комод.

• Собрать корпус комода с помощью эксцентриковых стяжек согласно схемы.
• Соединить бортики с помощью шкантов и эксцентриковых стяжек.
• Прикрутить бортики к столу на евровинты.
• Установить пеленальный столик на комод с помощью шкантов и закрепить стяжки.
• закрепить заднюю стенку комода при помощи гвоздей.

8. Установить комод и закрытый ящик.

• Вариант 1. Установить комод на основание кровати и прикрепить к спинке кровати 2-мя винтами. Закрыть ящик ДВП с планками по схеме.
• Вариант 2. Установить ложе на основание. Сложить ДВП с планками по схеме.

9. Установить маятниковый механизм.

• Установить маятниковый механизм на спинку кровати, боковую стенку комода и спинку манежа на винт.
• Вкрутить стопоры в спинку и в отверстие в стенке комода, открыв нижний ящик комода.

10. Установить ящики.

• Установить ящики комода на роликовые направляющие.
• Задвинуть выкатной ящик, базируя по деревянным направляющим.

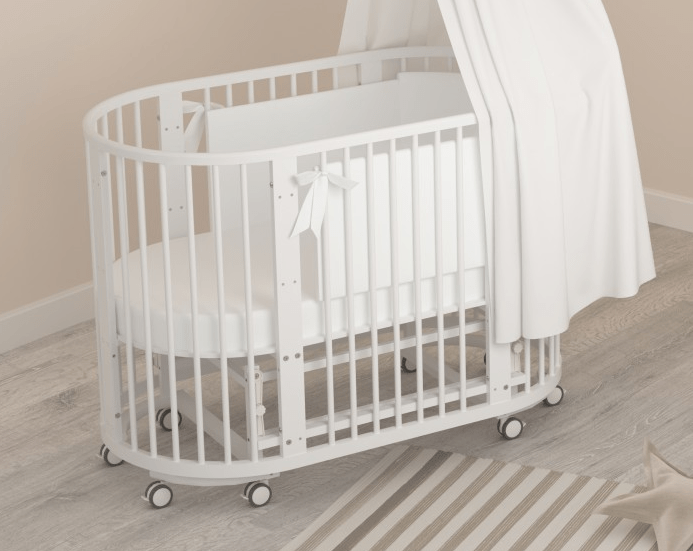

Инструкция по сборке круглой кроватки-люльки с маятником

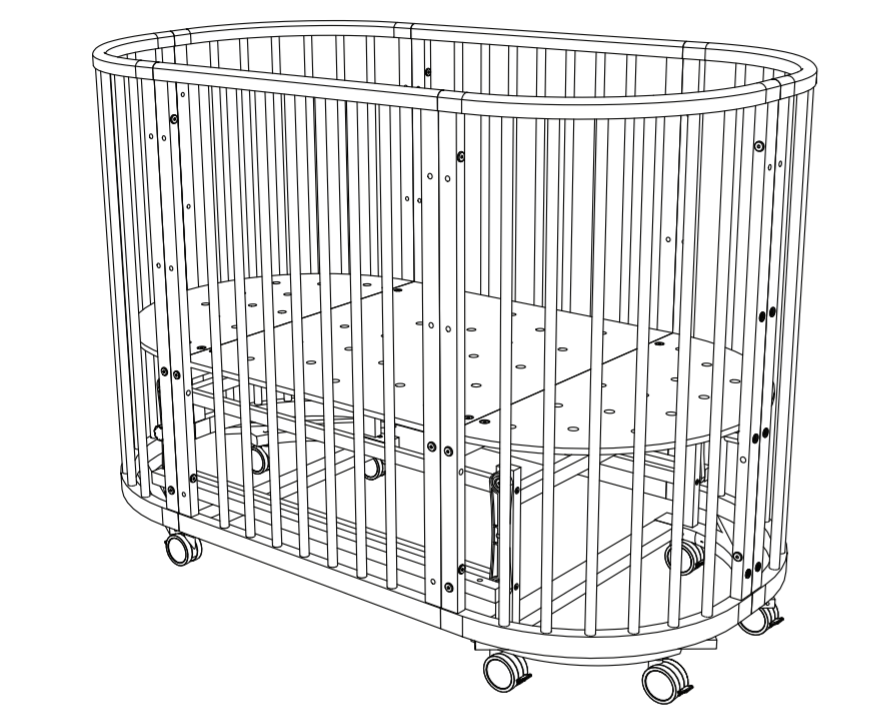

Схема сборки круглой кроватки с маятником:

1. Собрать ограждение:

• Расположить секции кроватки так, чтобы отверстия на дугах находились на верху.
• Соединить правую и левую секции ограждения с помощью втулок и винтов.
• Соединить собранные секции между собой с помощью втулок и винтов.

2. Собрать планку маятника:

• Вставить в отверстия в планках маятника втулки.
• Прикрепить планку маятника к ограждению с помощью винтов.
• Повернуть кроватку планками маятника вниз.

3. Собрать ложе:

• С внутренней стороны стоек ограждения закрепить на одинаковой высоте уголки, используя винты и гайки.
• Полукруглые части ложе установить на уголки.
• Закрепить ложе винтами и гайками.
• Повернуть кроватку планками маятника вверх.

4. Собрать маятник.

• Собрать основание маятника: закрепить планки винтами-конфиматами к опорам маятника.
• Вкрутить в отверстия в опорах маятника втулки.
• Повернуть основание маятника так, чтобы длинные планки были наверху.

• К планкам маятника, прикрепленным к кроватке, с помощью винтов прикрепите втулки и маятниковые опоры.
• Для удобства сборки рекомендуется на планки маятника установить временные планки (идут в комплекте). Они будут служить временной опорой при монтаже основания маятника.
• Установить основание маятника на временные опорные планки.

• Прикрепить к основанию маятника втулки и опоры маятниковые, используя винты.
• Вкрутить в отверстия в основании маятника втулки.
• Во втулки установить опоры колесные.
• Удалить вспомогательные планки.
• Установить кроватку на опоры колесные.
• Вкрутить резьбовые стопора во втулки опорах маятника.

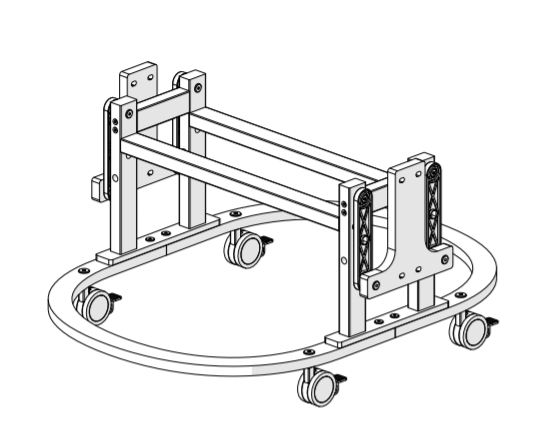

Схема сборки продольного маятника для круглой кроватки

Продольный маятник имеет продольное качание от головы к ножкам, максимально приближенное к естественному укачиванию у мамы на руках.

Инструкция сборки овальной кроватки-трансформер с маятником

Как собрать овальную кроватку с маятником:

1. Соединить полукруглые секции между собой с помощью втулок и винтов.
2. Установить средние секции ограждения, закрепив винтами.
3. Установить ложе для кроватки.

4. Собрать планки маятника по схеме.
5. Установить маятниковый механизм в кроватку.

Схема сборки продольного маятника для овальной кроватки

Универсальный маятник с продольным механизмом качания подойдет как для круглой, так и для овальной кроватки.

Правила эксплуатации кроватки

1. Убедитесь, что кроватка выполнена согласно требованиям сертификации.
2. Помните, что за дефекты, возникшие при не соблюдении покупателем правил эксплуатации детской кровати предприятие-изготовитель ответственности не несет. К таким дефектам относятся — механические повреждения (бой, сколы и другие).
3. Эксплуатация кроватки разрешается в сухих проветриваемых помещениях при температуре 10-28⁰С и относительной влажности воздуха 50-70%.
4. Большие колебания температуры и влажности, сырость и близкое расположение источников тепла вызывают ускоренное старение лакокрасочного покрытия, коробление и деформацию дерева.
5. Все детали должны быть закреплены, винты не должны шататься, во избежания травм.

Вопросы-ответы
